TCシリーズ
- エアチェーンブロック -

・ TC-1000C2

・ TC-3000C2

・ TC-5000C2

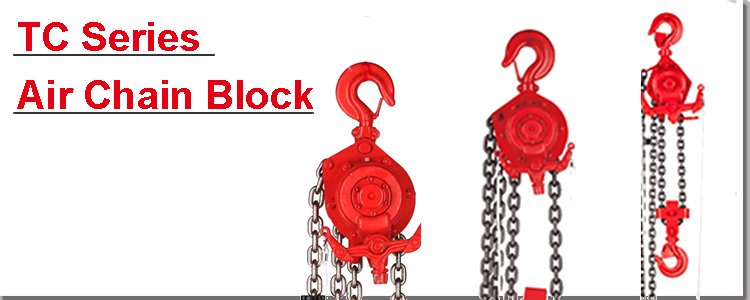

TC seriesエアホイスト写真

こちらの商品は取扱いを停止しております。

- FEATURES -

  • ・ 耐久性をより追求した高耐久型エアチェーンブロックです。
  • ・ 主な使用現場: 造船所、海洋資源開発、製鉄所、化学工場、炭鉱など。
  • ・ 急激な過負荷にがかかった時にはエアモータが停止することで故障を未然に防ぎます。

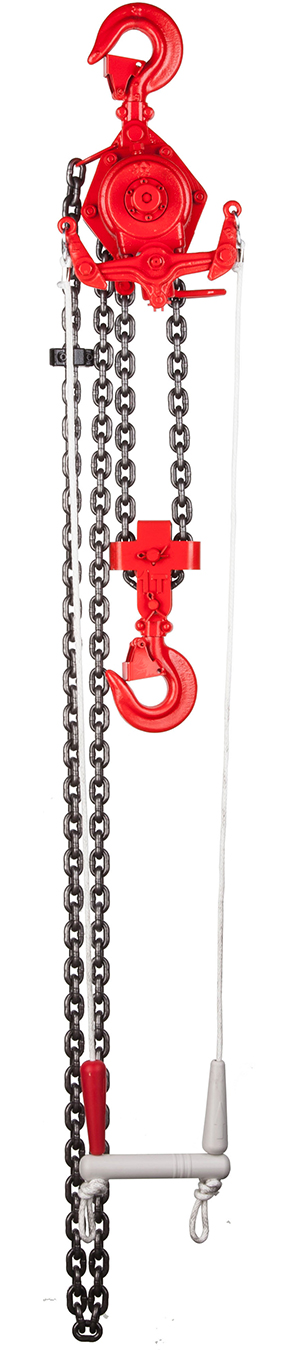

TC-1000C2写真

TC-1000C2

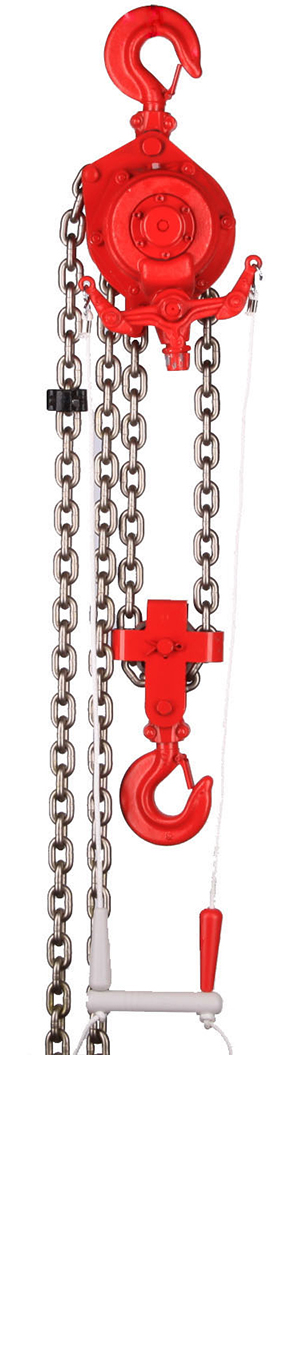

TC-3000C2写真

TC-3000C2

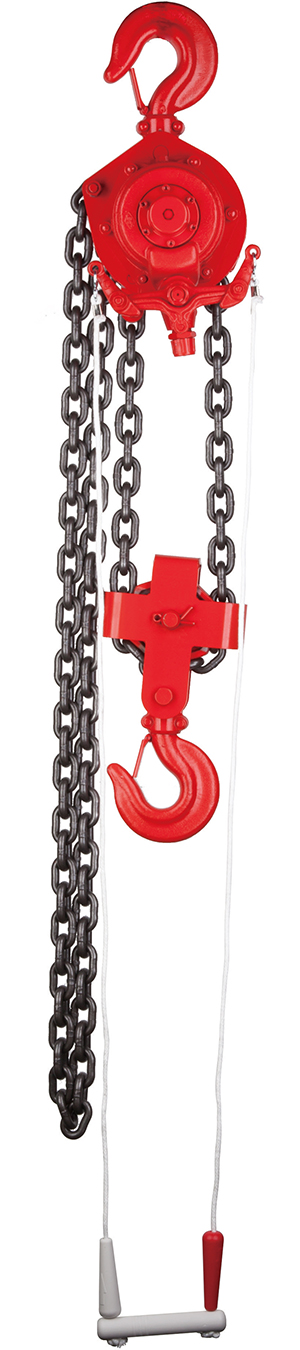

TC-5000C2写真

TC-5000C2

仕様 - SPECIFICATIONS -

型式 操作方法 定格荷重


ton
標準揚程


m
巻上速度


m/min
空気
消費量

m3/min
チェーン
巻上方式

mm
チェーン
サイズ
線径xピッチ
mm
質量
(チェーン含)

kg
上下フック間
の最小距離

mm
エア
インレット

PT
ホース
内径

in(mm)
TC-1000C2 引きひも 1 3 3.7 1.4 ダブル 7.1x21 22 450 1/2 1/2(12.7)
TC-3000C2 引きひも 3 3 2.1 2.3 ダブル 10x30 49 624 3/4 3/4(19.0)
TC-5000C2 引きひも 5 3 1.2 2.3 ダブル 11.2x34 62 630 3/4 3/4(19.0)

* 性能は、使用空気圧0.6MPa(6kgf/cm2)の数値です。
