つかみ機シリーズ

TOKU GRAPPLE

つかみ機（グラップル）

グラスパーシリーズ

TOKUのつかみ機（グラップル）、グラスパーシリーズは、油圧ショベル用のつかみ機として、機械式から旋回式まで取り揃え、木材・廃材の分別や積み込み作業、木造家屋の解体作業など様々な作業用途に応じてお選びいただけます。

機械式つかみ機
グラスパーV3

GT image

首振り式つかみ機
グラスパーVL

GV-L image

首振り全旋回つかみ機
グラスパーVS

GV-S image

リモコン式首振り全旋回つかみ機
グラスパーダイナ

リモコン式首振り全旋回つかみ機 Image

電磁切替式首振り全旋回つかみ機
グラスパーソル

電磁切替式首振り全旋回つかみ機 Image

全旋回360°
木材グラスパー

GW image

岩用グラスパー
グラスパーR

GR image

岩用首振り
グラスパーRL

GR-L image

バケット&フォーク
コブラくん

BF image

グラスパーシリーズ
オレンジバケット

ARG image

グラスパー用
特殊刃

Special Cutter image
全旋回(360度)

木材グラスパー

全旋回木材グラスパーIMAGE

｜GW-30S｜

GW-40S｜

GW-60S｜

｜GW-120S｜

GW-200S｜

  • ・ 林業専用木材つかみ機！（首振り & 全旋回型）
  • ・ 災害復旧作業にも活躍します。（乱積みされた木や倒木の除去など）
  • ・ 360度全旋回、高トルク仕様で木材をつかんだまま旋回でき、
  •     集材・整理・積込作業をスムーズに行うことができます。
  • ・ 抱え込むようにしっかりとつかむことのできる爪形状は木材への傷を最小限におさえます。
  • ・ 本体内蔵の油圧バルブにより油圧モータの破損を防ぎ耐久性を上げました。
  • ・ 長尺物の片つかみもしっかりと保持できます。
  • GW-30S IMAGE

    木材グラスパー
    GW-30S

  • GW-60S IMAGE

    木材グラスパー
    GW-60S

  • GW-120S IMAGE

    木材グラスパー
    GW-120S

  • GW-200S IMAGE

    木材グラスパー
    GW-200S

    • 仕様図 - DIMENSIONAL DRAWING -

    GW-S仕様図

    仕様 - SPECIFICATIONS -

    型式 GW-30S GW-40S GW-60S GW-120S GW-200S
    本体クラスの目安[ton] 3.0 - 4.0 4.0 - 5.0 6.0 - 8.0 12 - 14 20 - 22
    最大使用圧力[kgf/cm2] 250 250 280 350 350
    最小掴み径A[mm] 100 100 100 130 180
    最大開口幅B[mm] 1,010 1,120 1,230 1,830 2,200
    爪幅C[mm] 315 405 490 610 720
    全高D[mm] 800 865 975 1,270 1,490
    重量[kg] 170 250 440 830 1,260

    * 本体への油圧配管は２往復の４本配管が別途必要です。 (但し背圧が20kgfcm2以上の本体機械にはドレン配管が必要です。)

    * 全旋回木材グラスパーシリーズを搭載する油圧ショベルには、 アームの損傷を防ぐ為にアームの補強をおすすめします。

    * 正しく安全にお使いいただくために、ご使用前に必ず「取扱説明書」をよくお読みください。

    * 本仕様並びに写真は予告なく変更となる場合がございます。

    岩用

    グラスパーR

    ROCKグラスパーIMAGE

    ｜GR-120｜

    GR-200｜

    GR-300｜

    GR-400｜

    • ・ 大石・岩石などの積込、運搬作業に！
    • ・ オリジナルリンク機構搭載！
    • ・ 今までは玉掛けを行いクレーンで行っていた作業を油圧ショベル1台で行うことができます。
    • ・ 爪先にはバケットなどで使用されているポイントを装備し、 爪全体に補強を追加することで耐久性を大幅にアップしています。
  • GR IMAGE

    岩用グラスパー
    Rシリーズ

    • 仕様図 - DIMENSIONAL DRAWING -

    GR仕様図

    仕様 - SPECIFICATIONS -

    型式 GR-120 GR-200 GR-300 GR-400
    本体クラスの目安[ton] 12 - 14 20 - 22 30 - 35 40 - 45
    最大開口幅A[mm] 1,775 2,170 2,530 2,660
    本体長さB[mm] 1,690 2,085 2,490 2,680
    爪幅C[mm] 560 700 825 910
    爪長さD[mm] 1,030 1,260 1,440 1,585
    重量[kg] 720 1,390 2,250 3,080
    アダプタータイプ ○ ○ × ×

    * 岩用グラスパーRシリーズを搭載する油圧ショベルには、 アームの損傷を防ぐ為にアームの補強をおすすめします。

    * 正しく安全にお使いいただくために、ご使用前に必ず「取扱説明書」をよくお読みください。

    * 本仕様並びに写真は予告なく変更となる場合がございます。

    岩用首振り

    グラスパーRL

    ROCK TILTグラスパーIMAGE

    ｜GR-120L｜

    GR-200L｜

    GR-300L｜

    GR-400L｜

      　
    • ・ 首振り機能により幅広い作業空間を実現！
    • ・ 大石や岩石などの積載、運搬作業など各種ハンドリング作業を安全かつ快適に 行うことができます。
    • ・ バケット操作で首振り操作、つかみ操作は足元のペダルで行います。
    • ・ つかみ動作用の油圧配管として往復配管が１セット必要です。
    • ・ バケットの交換と同じピン２本で簡単脱着。取替時間を大幅に短縮できます。
  • GR-L IMAGE

    岩用首振りグラスパー
    RLシリーズ

    • 仕様図 - DIMENSIONAL DRAWING -

    GR-L仕様図

    仕様 - SPECIFICATIONS -

    型式 GR-120L GR-200L GR-300L GR-400L
    本体クラスの目安[ton] 12 - 14 20 - 22 30 - 35 40 - 45
    最大使用圧力[kgf/cm2] 350 350 350 350
    最大開口幅A[mm] 1,710 2,160 2,390 2,655
    本体長さB[mm] 1,540 1,950 2,210 2,480
    爪幅C[mm] 560 695 825 910
    爪長さD[mm] 1,030 1,260 1,440 1,585
    重量[kg] 760 1,380 2,200 3,160

    * 本体への油圧配管が別途必要です。

    * 岩用グラスパーRシリーズを搭載する油圧ショベルには、 アームの損傷を防ぐ為にアームの補強をおすすめします。

    * 正しく安全にお使いいただくために、ご使用前に必ず「取扱説明書」をよくお読みください。

    * 本仕様並びに写真は予告なく変更となる場合がございます。

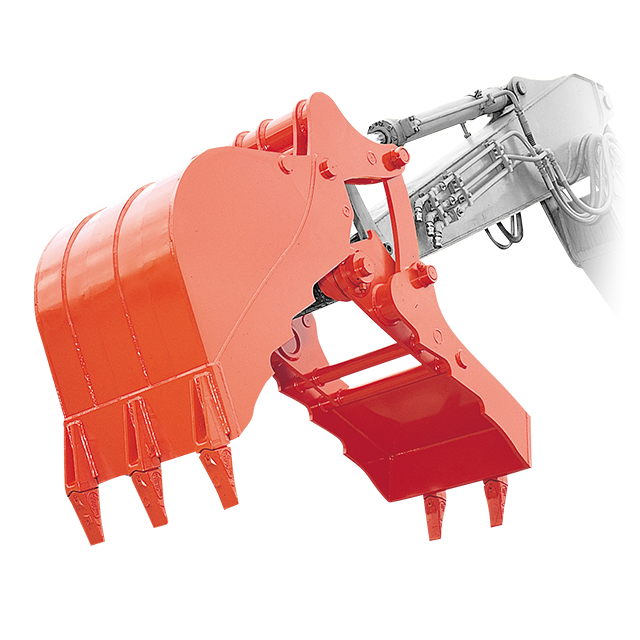

    バケット&フォーク

    コブラくん

    コブラくんIMAGE

    ｜BF-30｜

    BF-40｜

    BF-60｜

    ｜BF-120｜

    BF-200｜

    BF-220｜

    • ・ バケットのすくう機能とつかみ機のつかむ機能が合体!!
    • ・ 家屋・都市土木の解体、廃棄物の回収・積込掘削工事などの残土処理に！
    • ・ 比較的小さく数が多いものに特に威力を発揮します。
    • ・ バケットとフォークが密閉するので小さなものでもつかむことができます。
    • ・ 林業における抜根作業・ウッドチップなどのハンドリング作業などに最適です。
    • ・ バケットの作業がそのままつかみ作業に。機械式なので油圧配管は不要です。
  • BF IMAGE

    バケット&フォーク
    コブラくん

    • 仕様図 - DIMENSIONAL DRAWING -

    BF 仕様図
    BF 仕様図

    仕様 - SPECIFICATIONS -

    型式 BF-30 BF-40 BF-60 BF-120 BF-200 BF-220
    本体クラスの目安[ton] 3 - 4 4 - 5 6 - 8 12 - 14 20 - 22 22 - 25
    最大開口幅A[mm] 1,520 1,825 1,995 2,365 2,770 2,870
    爪幅B[mm] 425 535 575 680 900 945
    爪長さC[mm] 730 875 1,020 1,205 1,405 1,470
    重量[kg] 210 300 430 740 1,340 1,440
    バケット容量[m3] 0.05 0.11 0.17 0.3 7 7
    ツール本数 5 5 5 5 7 7

    * バケット&フォーク コブラくん BF30, BF-40を取付ける油圧ショベルにはアームの補強が必要です。

    * その他のバケット&フォークを取付ける油圧ショベルには、 アームの損傷を防ぐためにアームの補強をおすすめします。

    * 本機は油圧ショベルに取付けたままで回送姿勢を取る事ができます。

    * 爪長さはメインバケットの寸法です。

    * 正しく安全にお使いいただくために、ご使用前に必ず「取扱説明書」をよくお読みください。

    * 本仕様並びに写真は予告なく変更となる場合がございます。

    ORANGE BUCKET

    オレンジバケット

    ORANGE BUCKET IMAGE

    ｜ARG-2200｜

    ARG-2300｜

    ARG-2600｜

    ARG-2900｜

    ｜ARP-2200｜

    ARP-2300｜

    ARP-2600｜

    ARP-2900｜

    • ・ スクラップ処理・各種荷役作業で活躍します!!(力強く抱込みしっかりつかみ上げます)
    • ・ 業界初・完全密閉型！ 耐久性がアップ！（シリンダー・ホースの損傷を防止します）
    • ・ 比較的小さく数が多いものに特に威力を発揮します。
  • BF IMAGE

    オレンジバケット
    ARG-2200

  • BF IMAGE

    オレンジバケット
    ARP-2200

  • BF IMAGE

    オレンジバケット
    ARG-2300

  • BF IMAGE

    オレンジバケット
    ARP-2300

    • 仕様図 - DIMENSIONAL DRAWING -

    仕様図

    仕様 - SPECIFICATIONS -

    型式 ARG-2200
    (ARP-2200)    		 ARG-2300
    (ARP-2300)    		 ARG-2600
    (ARP-2600)    		 ARG-2900
    (ARP-2900)
    本体クラスの目安[ton] 20 - 22 22 - 25 30 - 35 30 - 35
    最大使用圧力[kgf/cm2] 350 350 350 350
    最大開口幅A[mm] 2,200 2,300 2,600 2,900
    全幅B[mm] 1,335 1,335 1,580 1,750
    全高開時C[mm] 1,600 1,630 1,870 2,020
    全高閉時C[mm] 1,960 2,010 2,300 2,490
    重量[kg] 1,840
    (1,690)    		 1,890
    (1,850)    		 2,850
    (2,750)    		 3,000
    (2,800)

    * ARGはオレンジ型、ARPはフォーク型です。* ()内はフォーク型の仕様です。

    * 本体への油圧配管は２往復の４本配管が別途必要です。 (但し背圧が20kgfcm2以上の本体機械にはドレン配管が必要です。)

    * 正しく安全にお使いいただくために、ご使用前に必ず「取扱説明書」をよくお読みください。

    * 本仕様並びに写真は予告なく変更となる場合がございます。
