土木建設ツール

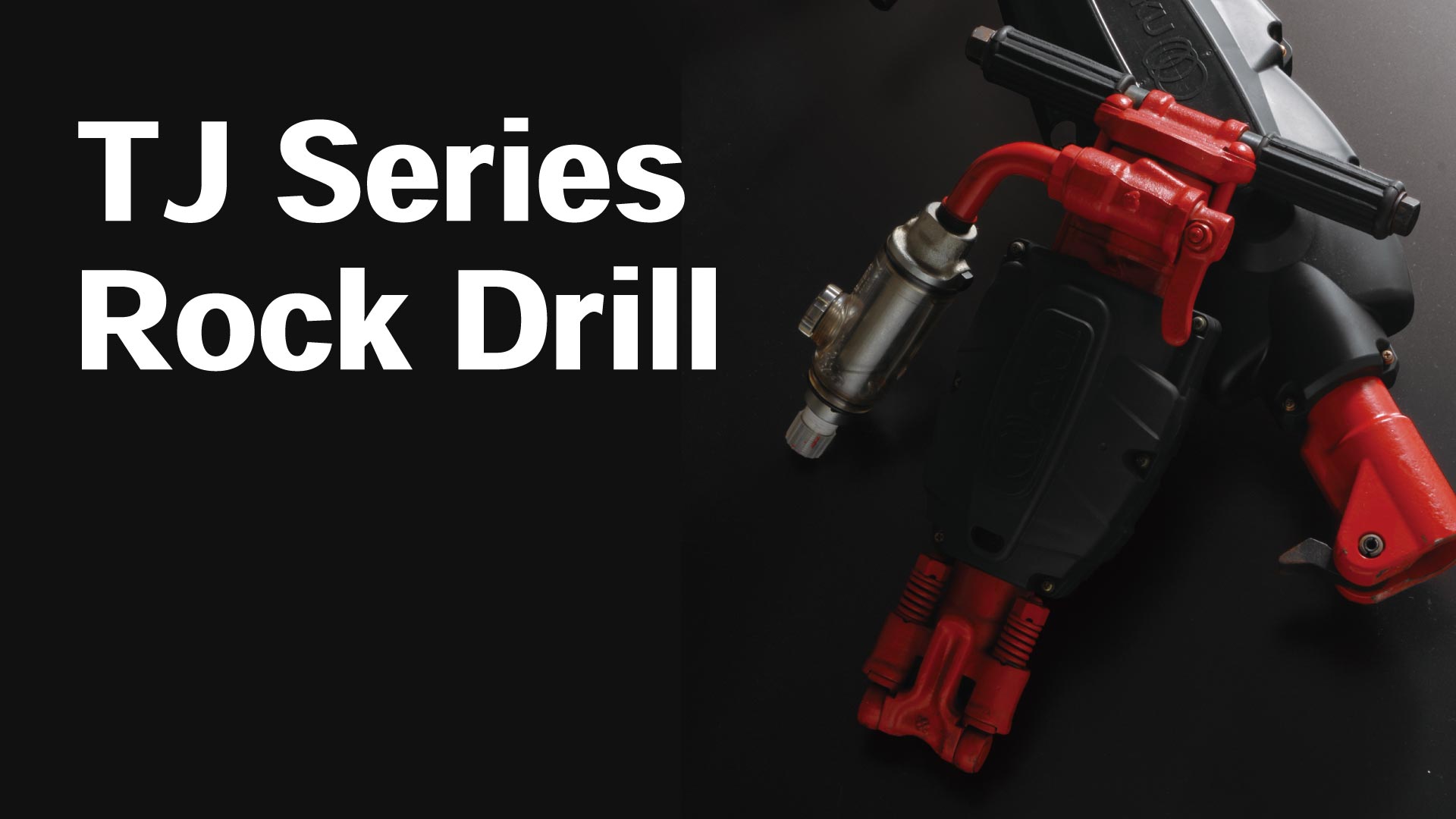

さく岩機(ハンドタイプ)

ROCK DRILL

TJ-15

TJ-20

TJ-15SV

TJ-20SV

- FEATURE -

- さく岩機は、コンプレッサーからの圧縮空気で作動するエアツールで、ロッドとビット(別売り)を装着することでコンクリートや岩盤などのさく孔作業に使用されます。

- 耐久性のある鍛造ボディを採用、ラインオイラーが標準で付属されています。

   注意) さく岩機をご使用の際は必ずラインオイラーに適切なオイルを充填してご使用ください。

▸給油についてはこちら

- 環境対策製品の防振防音タイプもございます。

TJ-15 picture

TJ-15

15kgタイプ
さく岩機

● スピード調整:3段階

● 最大さく孔径(目安):38mm

● 最大さく孔深さ(目安):1.5~2.0m

● 排気方向調整可能

● 排気マフラー(オプション): 有

TJ-20 picture

TJ-20

20kgタイプ
さく岩機

● スピード調整:4段階

● 最大さく孔径(目安):45mm

● 最大さく孔深さ(目安):1.5~2.0m

● 排気マフラー(オプション): 有

TJ-15SV Picture

TJ-15SV

防振防音タイプ
さく岩機

● スピード調整:3段階

● 最大さく孔径(目安):38mm

● 最大さく孔深さ(目安):1.5~2.0m

TJ-20SV Picture

TJ-20SV

防振防音タイプ
さく岩機

● スピード調整:4段階

● 最大さく孔径(目安):45mm

● 最大さく孔深さ(目安):1.5~2.0m

注意)さく孔径とさく孔深さは、さく孔対象物により変わります。あくまで目安となりますのでご注意ください。

仕様 - SPECIFICATIONS -

型式 ピストン

mm
ストローク

mm
質量

kg
全長

mm
打撃数

bpm
回転数

rpm
シャンク
サイズ
mm
空気
消費量
m3/min
エア
インレット
PT
ホース
内径
mm(in)
回転
方向
TJ-15 54 45 14 468 2,450 250 19H/22Hx83L 1.6 3/4 19(3/4)
TJ-20 68 49 18.5 610 2,400 200 22Hx83L 2.5 3/4 19(3/4)
TJ-15SV 54 45 17.8 567 2,450 250 19H/22Hx83L 1.6 3/4 19(3/4)
TJ-20SV 68 49 23 608 2,400 200 22Hx83L 2.5 3/4 19(3/4)

* 性能は、使用空気圧0.6MPa(6kgf/cm2)の数値です。

▸ エアツール取扱い上の注意事項
